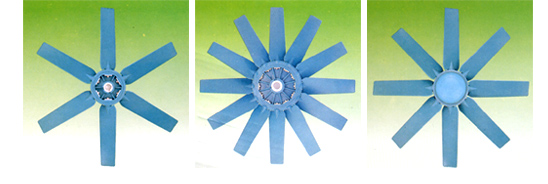

Amass Axial Fan
|
|
| <제품특징> |
|
| 1.
재질 |
| |
유리섬유 강화 엔지니어링 플라스틱으로서 금속대용으로 쓰이는
고강도, 고 내충격강도의 특수재질입니다. |
| |
|
|
| 2. 설계 및
구조 |
| |
컴퓨터 시뮬레이션 데이터를 이용, 임펠러의 비틀림 형상, 각도
및 Vortex 분포 등의 구조해석을 통한 설계로서 고효율, 저소음의 유체 역학적
설계입니다. |
| |
|
|
| 3. 조립 및
조정 |
| |
요구되는 풍량과 정압에 따라 데이터 상에서 조립각도를 선정한
후, 그에 맞추어 임펠러와 허브를 조립하면 되며, 같은 방법으로 분해도
용이합니다. |
| |
|
|
| 4.
밸런스 |
| |
모든 임펠러가 정확한 중량으로 금형에서 사출되고 정확한 각도로
조립되므로 알루미늄, 스틸 및 FRP 팬에서와 같은 밸런스 작업은
불필요합니다. |
| |
|
|
| <Type &
Sizes> |
|
Type/Model
|
Hub
Diameter
|
Impeller
Length
|
Impeller
Number
|
Fan
Sizes
|
비고
|
|
SM
|
130mm
|
185mm
|
8
|
300mm~500mm
|
|
|
A
|
170mm
|
190mm
|
6,
8
|
450mm~550mm
|
|
|
170mm
|
215mm
|
6,
8
|
550mm~600mm
|
|
|
170mm
|
295mm
|
6,
8
|
600mm~760mm
|
|
|
M
|
270mm
|
315mm
|
12
|
600mm~900mm
|
|
|
MT
|
270mm
|
290mm
|
12
|
600mm~850mm
|
역회전
|
|
S
|
270mm
|
465mm
|
4,
6
|
700mm~1,200mm
|
폭
小
|
|
OS
|
270mm
|
465mm
|
4,
6
|
700mm~1,200mm
|
폭
大
|
|
NS
|
400mm
|
400mm
|
12
|
800mm~1,200mm
|
|
|
CT
|
270mm
|
615mm
|
4,
6
|
1,200mm~1,500mm
|
|
|
400mm
|
700mm
|
4,
6
|
1,500mm~1,800mm
|
|
|
400mm
|
900mm
|
4,
6
|
1,800mm~2,200mm
|
|
|
400mm
|
1,300mm
|
4,
6
|
2,200mm~3,000mm
|
|
|
550mm
|
900mm
|
4,
6
|
1,800mm~2,350mm
|
|
|
550mm
|
1,300mm
|
4,
8
|
2,350mm~3,150mm
|
|
|
|
|
| <Hub ghf
Sizes> |
|
Hub
Diameter (㎜)
|
Hole
Sizes
|
|
130
|
14, 19,
24
|
|
170
|
19, 22,
24, 28
|
|
270
|
28, 30,
35, 38, 40, 42
|
|
400
|
35, 38,
40, 42, 487, 55
|
|
550
|
48,
55
|
|
|
|
|
